APLICAÇÃO CDL/CDLF é um tipo de produtos multifuncionais. Pode ser usado para transportar o vário meio do água da torneira ao líquido industrial na temperatura diferente e com caudal e pressão diferentes. O tipo de CDL é aplicável a transportar o líquido não corrosivo, quando CDLF for apropriado para o líquido levemente corrosivo. Fonte de água: Filtro de água e transporte no sistema hidráulico, impulso do encanamento principal, impulsionando nos prédios. Impulso industrial: Abastecimento de água de fluxo do processo, sistema de limpeza, sistema de lavagem de alta pressão, líquido industrial do sistema da luta contra o incêndio que transporta: Sistema refrigerar e de condicionamento de ar, fonte de água da caldeira e sistema de condensação, finalidade máquina-associada, ácidos e alcaloide Tratamento da água: Sistema do Ultrafiltration, sistema da osmose reversa, sistema da destilação, piscina, irrigação do separador: Irrigação da terra, irrigação de pulverizador, irrigação de gotejamento.
Condições da operação Líquido fino, limpo, não-inflamável e não-explosivo que não contém nenhuns grânulo e fibra contínuos. Temperatura líquida: Tipo normal da temperatura: - 15℃~+70℃, Tipo da água quente: +70℃~+120℃ Temperatura ambiental: até +40℃ Altura: até 1000m

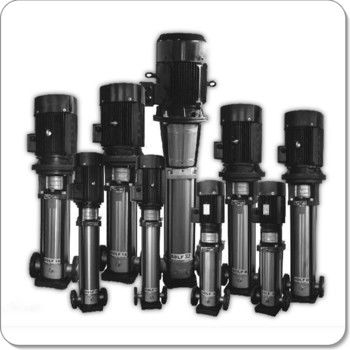

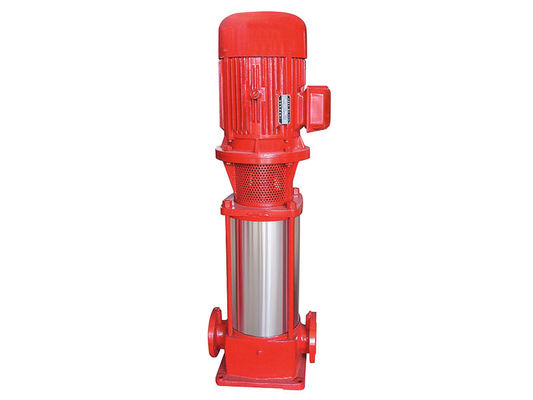

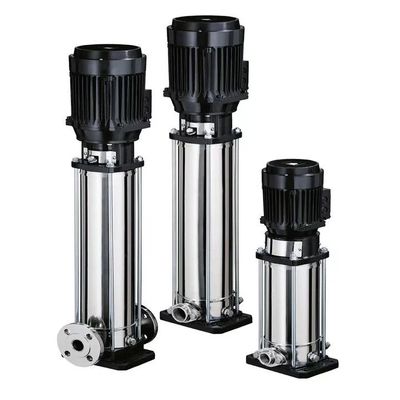

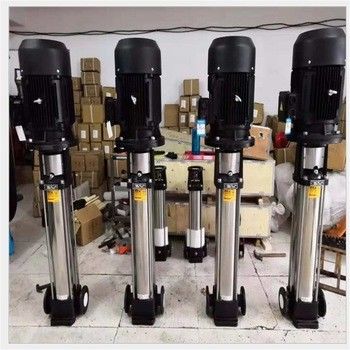

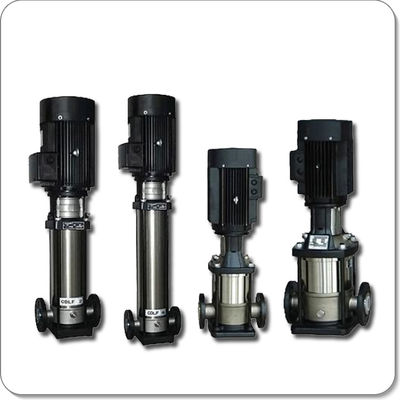

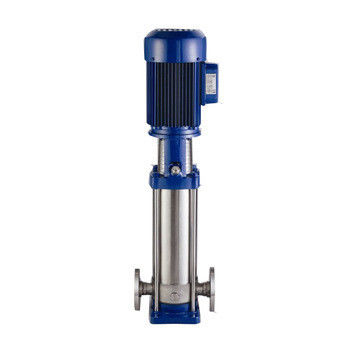

Bomba CDL/CDLF é um tipo do não-auto vertical que apronta a bomba centrífuga de vários estágios, que é conduzida por um motor elétrico padrão. O eixo de saída do motor conecta diretamente com o eixo da bomba através de um acoplamento. Os componentes pressão-resistentes da passagem do cilindro e do fluxo são fixados entre a cabeça da bomba e em-e a seção da tomada com parafusos da laço-barra. A entrada e a tomada são encontradas na parte inferior da bomba no mesmo plano. Este tipo da bomba pode ser equipado com um protetor inteligente para impedi-lo eficazmente da seco-corrida, da para fora--fase e da sobrecarga.
Motor elétrico motor standed do ar soprado dois-polo Completo-incluido Classe da proteção: IP55 Classe da isolação: F Tensão padrão, 50HZ: 1x220-230/240V 3x200-220/346-380V 3x220-240/380-415V 3x380-415V 60HZ: 3×200-230/346-400V 3×220-255/380-440V 3×220-227/380-480V
|
Modelo |
Poder do motor |
Fluxo |
Cabeça |
Velocidade |
Quilowatt |
HP |
m3/h |
m |
RPM |
1,1 CDL1 |
|
|
|
|
|
CDL1-2 |
0,37 |
0,5 |
1 |
11,5 |
2900 |
CDL1-3 |
0,37 |
0,5 |
1 |
17 |
2900 |
CDL1-4 |
0,37 |
0,5 |
1 |
22,5 |
2900 |
CDL1-5 |
0,37 |
0,5 |
1 |
28 |
2900 |
CDL1-6 |
0,37 |
0,5 |
1 |
33,5 |
2900 |
CDL1-7 |
0,37 |
0,5 |
1 |
39 |
2900 |
CDL1-8 |
0,55 |
0,75 |
1 |
45 |
2900 |
CDL1-9 |
0,55 |
0,75 |
1 |
51 |
2900 |
CDL1-10 |
0,55 |
0,75 |
1 |
57 |
2900 |
CDL1-11 |
0,55 |
0,75 |
1 |
61 |
2900 |
CDL1-12 |
0,75 |
1 |
1 |
67 |
2900 |
CDL1-13 |
0,75 |
1 |
1 |
73 |
2900 |
CDL1-14 |
0,75 |
1 |
1 |
78 |
2900 |
CDL1-15 |
0,75 |
1 |
1 |
84 |
2900 |
CDL1-17 |
1,1 |
1,5 |
1 |
95 |
2900 |
CDL1-19 |
1,1 |
1,5 |
1 |
106 |
2900 |
CDL1-21 |
1,1 |
1,5 |
1 |
117 |
2900 |
CDL1-23 |
1,1 |
1,5 |
1 |
128 |
2900 |
CDL1-25 |
1,5 |
2 |
1 |
139 |
2900 |
CDL1-27 |
1,5 |
2 |
1 |
150 |
2900 |
CDL1-30 |
1,5 |
2 |
1 |
166 |
2900 |
CDL1-33 |
2,2 |
3 |
1 |
183 |
2900 |
CDL1-36 |
2,2 |
3 |
1 |
200 |
2900 |
1,2 CDL2 |
|
|
|
|
|
CDL2-2 |
0,37 |
0,5 |
2 |
15 |
2900 |
CDL2-3 |
0,37 |
0,5 |
2 |
22 |
2900 |
CDL2-4 |
0,55 |
0,75 |
2 |
30 |
2900 |
CDL2-5 |
0,55 |
0,75 |
2 |
37 |
2900 |
CDL2-6 |
0,75 |
1 |
2 |
45 |
2900 |
CDL2-7 |
0,75 |
1 |
2 |
52 |
2900 |
CDL2-9 |
1,1 |
1,5 |
2 |
67 |
2900 |
CDL2-11 |
1,1 |
1,5 |
2 |
82 |
2900 |
CDL2-13 |
1,5 |
2 |
2 |
98 |
2900 |
CDL2-15 |
1,5 |
2 |
2 |
112 |
2900 |
CDL2-16 |
1,5 |
2 |
2 |
120 |
2900 |
CDL2-17 |
2,2 |
3 |
2 |
128 |
2900 |
CDL2-18 |
2,2 |
3 |
2 |
136 |
2900 |
CDL2-19 |
2,2 |
3 |
2 |
145 |
2900 |
CDL2-20 |
2,2 |
3 |
2 |
155 |
2900 |
CDL2-22 |
2,2 |
3 |
2 |
165 |
2900 |
CDL2-23 |
3 |
4 |
2 |
176 |
2900 |
CDL2-24 |
3 |
4 |
2 |
188 |
2900 |
CDL2-26 |
3 |
4 |
2 |
198 |
2900 |
1,3 CDL3 |
|
|
|
|
|
CDL3-2 |
0,37 |
0,5 |
3 |
9 |
2900 |
CDL3-3 |
0,37 |
0,5 |
3 |
14 |
2900 |
CDL3-4 |
0,37 |
0,5 |
3 |
19 |
2900 |
CDL3-5 |
0,37 |
0,5 |
3 |
23 |
2900 |
CDL3-6 |
0,55 |
0,75 |
3 |
28 |
2900 |
CDL3-7 |
0,55 |
0,75 |
3 |
32 |
2900 |
CDL3-8 |
0,75 |
1 |
3 |
37 |
2900 |
CDL3-9 |
0,75 |
1 |
3 |
42 |
2900 |
CDL3-10 |
0,75 |
1 |
3 |
47 |
2900 |
CDL3-11 |
1,1 |
1,5 |
3 |
51 |
2900 |
CDL3-12 |
1,1 |
1,5 |
3 |
55 |
2900 |
CDL3-13 |
1,1 |
1,5 |
3 |
60 |
2900 |
CDL3-15 |
1,1 |
1,5 |
3 |
69 |
2900 |
CDL3-17 |
1,5 |
2 |
3 |
79 |
2900 |
CDL3-19 |
1,5 |
2 |
3 |
88 |
2900 |
CDL3-21 |
2,2 |
3 |
3 |
98 |
2900 |
CDL3-23 |
2,2 |
3 |
3 |
107 |
2900 |
CDL3-25 |
2,2 |
3 |
3 |
116 |
2900 |
CDL3-27 |
2,2 |
3 |
3 |
124 |
2900 |
CDL3-29 |
2,2 |
3 |
3 |
133 |
2900 |
CDL3-31 |
3 |
3 |
3 |
142 |
2900 |
CDL3-33 |
3 |
3 |
3 |
151 |
2900 |
CDL3-36 |
3 |
3 |
3 |
168 |
2900 |
1,4 CDL4 |
|
|
|
|
|
CDL4-2 |
0,37 |
0,5 |
4 |
15 |
2900 |
CDL4-3 |
0,55 |
0,75 |
4 |
24 |
2900 |
CDL4-4 |
0,75 |
1 |
4 |
32 |
2900 |
CDL4-5 |
1,1 |
1,5 |
4 |
40 |
2900 |
CDL4-6 |
1,1 |
1,5 |
4 |
48 |
2900 |
CDL4-7 |
1,5 |
2 |
4 |
56 |
2900 |
CDL4-8 |
1,5 |
2 |
4 |
64 |
2900 |
CDL4-10 |
2,2 |
3 |
4 |
81 |
2900 |
CDL4-12 |
2,2 |
3 |
4 |
95 |
2900 |
CDL4-13 |
2,2 |
3 |
4 |
100 |
2900 |
CDL4-14 |
3 |
4 |
4 |
112 |
2900 |
CDL4-15 |
3 |
4 |
4 |
120 |
2900 |
CDL4-16 |
3 |
4 |
4 |
129 |
2900 |
CDL4-17 |
3 |
4 |
4 |
136 |
2900 |
CDL4-18 |
4 |
5,5 |
4 |
148 |
2900 |
CDL4-19 |
4 |
5,5 |
4 |
153 |
2900 |
CDL4-20 |
4 |
5,5 |
4 |
162 |
2900 |
CDL4-21 |
4 |
5,5 |
4 |
169 |
2900 |
CDL4-22 |
4 |
5,5 |
4 |
178 |
2900 |
1,5 CDL8 |
|
|
|
|
|
CDL8-2 |
0,75 |
1 |
8 |
18 |
2900 |
CDL8-3 |
1,1 |
1,5 |
8 |
27 |
2900 |
CDL8-4 |
1,5 |
2 |
8 |
36 |
2900 |
CDL8-5 |
2,2 |
3 |
8 |
45 |
2900 |
CDL8-6 |
2,2 |
3 |
8 |
54 |
2900 |
CDL8-7 |
3 |
4 |
8 |
65 |
2900 |
CDL8-8 |
3 |
4 |
8 |
73 |
2900 |
CDL8-9 |
3 |
4 |
8 |
82 |
2900 |
CDL8-10 |
4 |
5,5 |
8 |
92 |
2900 |
CDL8-11 |
4 |
5,5 |
8 |
102 |
2900 |
CDL8-12 |
4 |
5,5 |
8 |
111 |
2900 |
CDL8-13 |
5,5 |
7,5 |
8 |
121 |
2900 |
CDL8-14 |
5,5 |
7,5 |
8 |
130 |
2900 |
CDL8-15 |
5,5 |
7,5 |
8 |
139 |
2900 |
CDL8-16 |
5,5 |
7,5 |
8 |
148 |
2900 |
CDL8-17 |
7,5 |
10 |
8 |
158 |
2900 |
CDL8-18 |
7,5 |
10 |
8 |
167 |
2900 |
CDL8-19 |
7,5 |
10 |
8 |
177 |
2900 |
CDL8-20 |
7,5 |
10 |
8 |
186 |
2900 |
1,6 CDL12 |
|
|
|
|
|
CDL12-2 |
1,5 |
2 |
12 |
20 |
2900 |
CDL12-3 |
2,2 |
3 |
12 |
30 |
2900 |
CDL12-4 |
3 |
4 |
12 |
40 |
2900 |
CDL12-5 |
3 |
4 |
12 |
50 |
2900 |
CDL12-6 |
4 |
5,5 |
12 |
60 |
2900 |
CDL12-7 |
5,5 |
7,5 |
12 |
70 |
2900 |
CDL12-8 |
5,5 |
7,5 |
12 |
80 |
2900 |
CDL12-9 |
5,5 |
7,5 |
12 |
91 |
2900 |
CDL12-10 |
7,5 |
10 |
12 |
101 |
2900 |
CDL12-12 |
7,5 |
10 |
12 |
121 |
2900 |
CDL12-14 |
11 |
15 |
12 |
141 |
2900 |
CDL12-16 |
11 |
15 |
12 |
162 |
2900 |
CDL12-18 |
11 |
15 |
12 |
183 |
2900 |
1,7 CDL16 |
|
|
|
|
|
CDL16-2 |
2,2 |
3 |
16 |
22 |
2900 |
CDL16-3 |
3 |
4 |
16 |
34 |
2900 |
CDL16-4 |
4 |
5,5 |
16 |
46 |
2900 |
CDL16-5 |
5,5 |
7,5 |
16 |
58 |
2900 |
CDL16-6 |
5,5 |
7,5 |
16 |
70 |
2900 |
CDL16-7 |
7,5 |
10 |
16 |
82 |
2900 |
CDL16-8 |
7,5 |
10 |
16 |
94 |
2900 |
CDL16-9 |
11 |
15 |
16 |
106 |
2900 |
CDL16-10 |
11 |
15 |
16 |
118 |
2900 |
CDL16-11 |
11 |
15 |
16 |
132 |
2900 |
CDL16-12 |
11 |
15 |
16 |
141 |
2900 |
CDL16-13 |
15 |
20 |
16 |
155 |
2900 |
CDL16-14 |
15 |
20 |
16 |
166 |
2900 |
CDL16-15 |
15 |
20 |
16 |
178 |
2900 |
CDL16-16 |
15 |
20 |
16 |
189 |
2900 |
1,8 CDL20 |
|
|
|
|
|
CDL20-1 |
1,1 |
1,5 |
20 |
10 |
2900 |
CDL20-2 |
2,2 |
3 |
20 |
23 |
2900 |
CDL20-3 |
4 |
5,5 |
20 |
35 |
2900 |
CDL20-4 |
5,5 |
7,5 |
20 |
47 |
2900 |
CDL20-5 |
5,5 |
7,5 |
20 |
58 |
2900 |
CDL20-6 |
7,5 |
10 |
20 |
70 |
2900 |
CDL20-7 |
7,5 |
10 |
20 |
82 |
2900 |
CDL20-8 |
11 |
15 |
20 |
94 |
2900 |
CDL20-10 |
11 |
15 |
20 |
118 |
2900 |
CDL20-12 |
15 |
20 |
20 |
142 |
2900 |
CDL20-14 |
15 |
20 |
20 |
166 |
2900 |
CDL20-17 |
18,5 |
25 |
20 |
202 |
2900 |
|
