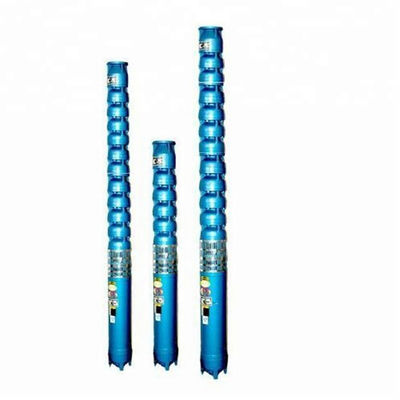

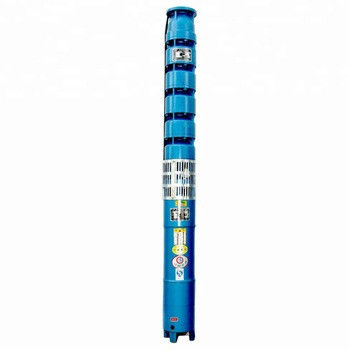

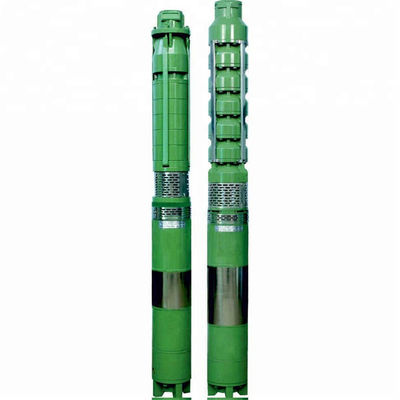

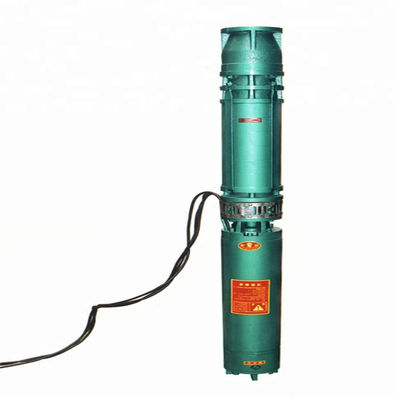

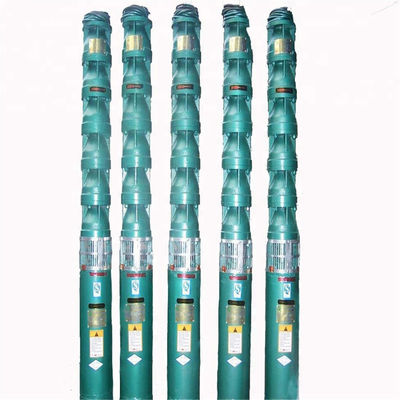

Introdução de bomba de água de poço
A bomba elétrica submersível da série QJ tem uma estrutura compacta, pequeno volume, baixo ruído, sem poluição secundária, instalação e uso de manutenção conveniente, operação segura e confiável,Alta eficiência e poupança de energia, não é necessário construir a sala de bomba e assim por diante. Pode ser instalado vertical e horizontal. Também pode ser usado para água aberta e como uma bomba de solo.tem as vantagens de uma pequena pegada, sem poluição e vazamento, uso e instalação convenientes, etc. Pode ser usado para abastecimento de água e outras ocasiões.ferramentas de drenagem.
Aplicação de bombas de água de poços
A bomba submersível QJ é um produto de poupança de energia concebido de acordo com as normas nacionais e utilizado principalmente para extrair águas subterrâneas de poços profundos.Também é amplamente utilizado na irrigação agrícola, abastecimento de água e drenagem de cidades, empresas industriais e de mineração, água para gado e aves de capoeira e edifícios de grande altura em zonas de planalto e de montanha, tais como abastecimento de água pressurizada.
Condições de trabalho
1A fonte de alimentação é de 50Hz, 380v de três fases de alimentação AC
2A temperatura da água não deve exceder 20 °C.
3. o teor de sólidos na água (em massa) não exceda 0,01%
4Valor do pH da água pH 6,5-8.5
5 O teor de cloreto na água não é superior a 400 mg/ L
6A profundidade da bomba elétrica submersível submersa não é superior a 70 m.
As condições básicas das condições acima referidas, tais como a utilização de condições para além do intervalo acima referido, devem ser especificamente concebidas para assegurar o funcionamento normal da bomba elétrica..
Significado do modelo de bomba de água de poço
Por exemplo:
150QJ10-150
150- Adaptar ao diâmetro mínimo (mm) 150
QJ - Bomba submersível de poço (água quente)
10-Capacidade:10m3/h
150-Cabeça:150m
Motores
QJ 250-75
Motor submersível assíncrono.
Estrutura de empuxo elevado
250 - Diâmetro do poço min ((mm)
75 - Potência do motor (kw)
Estrutura da bomba de água de poço
1. bomba para tipo de fluxo centrífugo ou misto; Ele usou rolamentos lubrificados com água; e acoplamento com o motor é acoplamento rígido.de modo que a energia líquida aumenta pelo desvio da casca da bomba para transportar água. A parte superior da bomba tem um corpo de válvula de retenção para evitar o tempo de inatividade da bomba, devido ao tubo de água de volta para o dano da água para as partes de trabalho.A água pode ser lentamente solta da tubulação para evitar a quebra do tubo no inverno. (Nota: bomba submersível de cabeça baixa sem corpo de válvula de retenção).
2O motor é uma estrutura de tipo úmido fechado.Rolamentos de guia e rolamentos de empuxo com material lubrificado por águaO motor é preenchido com água fresca para resfriar o motor e lubrificar os rolamentos. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorO eixo superior do motor está equipado com um mecanismo de controlo de areia para evitar que os sedimentos entrem na massa de água.
Parâmetros da bomba de água de poço
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Água eficiência (%) |
Fonte: Diâmetro (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 Pressão elétrica (v) |
额定 电流 (A) |
电机 eficiência (η%) |
功率 Número cosφ |
机组 径direcção O máximo 尺寸 (mm) |
备
Nota: |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 acima. |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 acima. |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 acima. |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 acima. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 acima. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Água eficiência (%) |
Fonte: Diâmetro (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 Pressão elétrica (v) |
额定 电流 (A) |
电机 eficiência (η%) |
功率 Número cosφ |
机组 径direcção O máximo 尺寸 (mm) |
备
Nota: |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 acima. |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 acima. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 acima. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 acima. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 acima. |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Água eficiência (%) |
Fonte: Diâmetro (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 Pressão elétrica (v) |
额定 电流 (A) |
电机 eficiência (η%) |
功率 Número cosφ |
机组 径direcção O máximo 尺寸 (mm) |
备
Nota: |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 acima. |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 acima. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 acima. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 acima. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
