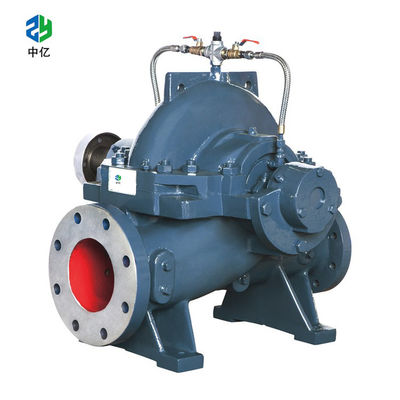

Bomba centrífuga do caso horizontal da separação da sução dobro com motores e motores

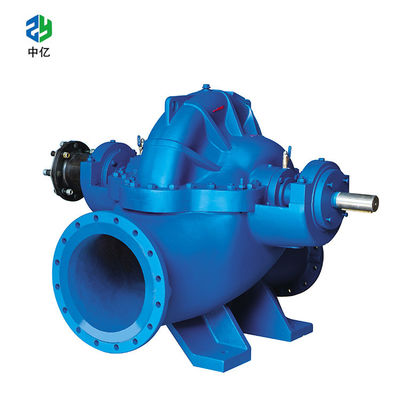

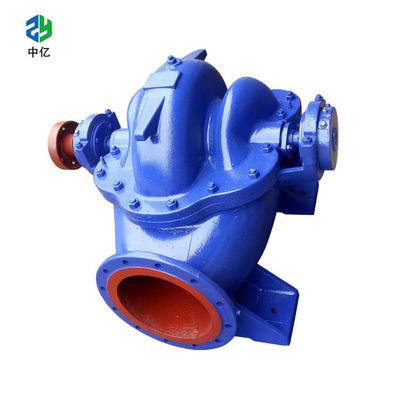

sução centrífuga do pumple do caso da separação com os motores e os motores materiais na cor do azul de ferro fundido
Introdução
DESCRIÇÃO TÉCNICA
Bomba rachada nova do caso
Completo disponível com o motor elétrico ou o motor diesel
Facilmente parte traseira extraível do motorista
Caixa de bomba com revestimento anticorrosivo HT250
Impulsor em AISI de aço inoxidável 304 ou em HT250
Eixo em AISI de aço inoxidável 304 ou no ferro galvanizado
Rolamento da qualidade, selo mecânico/embalagem de glândula
APLICAÇÕES
Apropriado para o uso com agua potável e líquidos que não são quimicamente agressivos para os materiais de que a bomba é feita. As bombas rachadas do caso são recomendadas para o uso na fonte de água, grupos de limpeza, pressão que impulsiona, grupos de combate ao fogo, irrigação, aplicações industriais, circulação da água nos grupos do climatisation, agrícolas.
USANDO LIMITES
Temperatura líquida entre -10℃ e +120℃
Temperatura ambiental até +50℃
Barra máxima da pressão de trabalho 25
Serviço contínuo S1
Especificação:
| Modelo | Fluxo (Q) | Cabeça H (m) |
Velocidade n (RPM) |
Poder N (quilowatt) |
NPSH (m) |
Diâmetro do impulsor D (milímetro) |
||
| ³ /H de M | L/S | Poder do eixo | Motor Poder |
|||||
| 150S-78 6Shipping e manipulação — 6 |
126 160 200 |
35 44,5 55,6 |
85 78 70 |
2950 | 41,4 46,9 54,2 |
55 | 3,0 3,6 4,4 |
252. |
| 150S-78A 6Shipping e manipulação — 6.A |
111,6 144 180 |
31 40 50 |
67 63 55 |
2950 | 30 33,8 38,5 |
45 | 2,7 3,5 4,0 |
228 |
| 150S-50 6Shipping e manipulação - 9 |
130 160 180 |
36,1 44,5 50 |
52,5 50 44 |
2950 | 25,6 38,2 32,9 |
37 | 3,5 4,0 4,5 |
201 |
| 150S-50A 6Shipping e manipulação — 9A |
111,6 144 180 |
31 40 55 |
44,8 40 35 |
2950 | 18,5 20,9 24,5 |
30 | 3,0 3,6 4,5 |
186 |
| 200S-95 8Shipping e manipulação — 6 |
216 280 342 |
60 78 95 |
108 95 84 |
2950 | 87,7 94,4 10,1 |
110 132 |
4,2 5,5 6,3 |
282 |
| 200S-63 8Shipping e manipulação — 9 |
216 280 351 |
60 78 97,5 |
69 63 50 |
2950 | 54,2 59,9 66,9 |
75 | 4,9 6,2 6,8 |
238,5 |
| 200S-63A 8Shipping e manipulação — 9A |
180 270 324 |
50 75 90 |
54,5 46 37,5 |
2950 | 41 48,3 51 |
55 | 4,5 5,8 6,6 |
220 |
| 200S-42 8Shipping e manipulação — 13 |
216 280 342 |
60 78 95 |
48 42 35 |
2950 | 35,8 39,2 42,4 |
45 | 5,0 6,5 7,0 |
202 |
| 200S-42A 8Shipping e manipulação — 13A |
198 270 310 |
55 75 86 |
43 36 31 |
2950 | 30,5 33,1 34,4 |
37 | 5,8 6,4 6,8 |
196 |
| 250S-65 10Shipping e manipulação — 6 |
360 486 576 |
100 135 160 |
71,5 65,1 57 |
1450 | 100,2 112,6 119,3 |
132 | 2,5 3,1 3,6 |
462 |
| 250S-65A 10Shipping e manipulação — 6A |
342 468 540 |
95 130 150 |
61 54 50 |
1450 | 83 91,8 101 |
110 | 2,4 3,0 3,5 |
433 |
| 250S-39 10Shipping e manipulação — 9 |
360 485 576 |
100 134,5 160 |
42,5 39 34 |
1450 | 55,6 63,2 65,9 |
75 | 2,8 3,4 3,8 |
367 |
| 250S-39A 10Shipping e manipulação — 9A |
324 468 576 |
90 130 160 |
35,5 30,5 25 |
1450 | 42,3 48,5 50,9 |
55 | 2,5 3,3 3,8 |
338 |
| 250S-24 10Shipping e manipulação - 13 |
360 485 576 |
100 134,5 60 |
28 24 20 |
1450 | 35,7 37,9 39,2 |
55 | 3,0 3,8 4,2 |
299 |
| Modelo | Fluxo (Q) | Cabeça H (m) |
Velocidade n (RPM) |
Poder N (quilowatt) |
NPSH (m) |
Diâmetro do impulsor D (milímetro) |
||
| ³ /H de M | L/S | Poder do eixo | Motor Poder |
|||||
| 250S-24A 10Shipping e manipulação — 13A |
342 414 482 |
95 115 134 |
22,2 20,3 17,4 |
1450 | 25,8 27,6 28,6 |
37 | 80 83 80 |
275 |
| 250S-14 10Shipping e manipulação — 19 |
365 485 576 |
101,4 134,5 160 |
16,5 14 11,5 |
1450 | 20,4 22,1 23,1 |
30 | 80,5 83,6 78 |
245 |
| 250S-14A 10Shipping e manipulação — 19A |
320 432 504 |
89 120 140 |
13,7 11 8,6 |
1450 | 15,4 15,8 15,8 |
22 | 78 82 75 |
226 |
| 300S-90 12Shipping e manipulação — 6 |
590 790 936 |
164 219 260 |
98 90 82 |
1450 | 213 249,5 279 |
300 | 74 77,5 75 |
540 |
| 300S-90A 12Shipping e manipulação — 6A |
576 756 918 |
160 210 255 |
86 78 70 |
1450 | 190 217 246 |
260 | 71 74 71 |
510 |
| 300S-90B 12Shipping e manipulação — 6B |
540 720 900 |
150 200 250 |
72 67 57 |
1450 | 151 180 200 |
230 | 70 73 70 |
475 |
| 300S-58 12Shipping e manipulação — 9 |
576 790 972 |
160 219 270 |
65 58 50 |
1450 | 127,5 151,2 167,5 |
200 | 80 82,4 79 |
452 |
| 300S-58A 12Shipping e manipulação — 9A |
529 720 893 |
147 200 248 |
55 49 42 |
1450 | 99,2 115,6 131 |
160 | 80 83 78 |
402 |
| 300S-58B 12Shipping e manipulação — 9B |
504 684 835 |
140 190 232 |
47,2 43 37 |
1450 | 82,5 97,7 108 |
132 | 79 82 78 |
382 |
| 300S-32 12Shipping e manipulação — 13 |
600 790 950 |
166,7 219 269,9 |
37,5 32 26,5 |
1450 | 75,7 80,9 83,2 |
90 | 31 38,5 32,5 |
352 |
| 300S-32A 12Shipping e manipulação — 13A |
551 720 810 |
153 200 225 |
31 26 24 |
1450 | 56,9 66,7 65,8 |
75 | 79,3 82,5 80,5 |
322 |
| 300S-19 12Shipping e manipulação — 19 |
612 790 935 |
170 219 260 |
23 19 14,5 |
1450 | 46,2 48 47,4 |
55 | 83 85 78 |
290 |
| 300S-19A 12Shipping e manipulação — 19A |
504 720 900 |
140 200 250 |
20 16 11,5 |
1450 | 34,8 38,3 37,6 |
45 | 79 82 75 |
260 |
| 300S-12 12Shipping e manipulação — 28 |
612 790 935 |
170 220 260 |
14,5 12 9 |
1450 | 23,5 31 31,9 |
37 | 82 83 72 |
251 |
