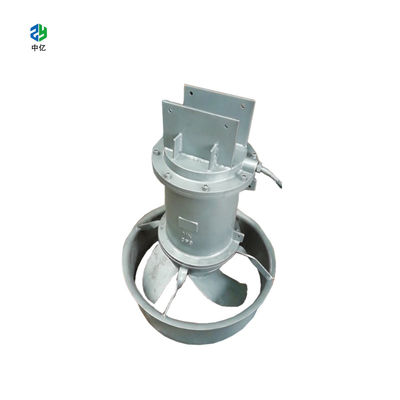

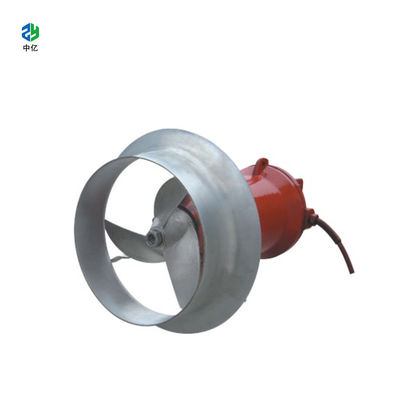

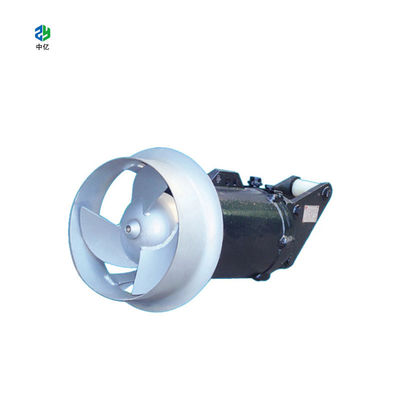

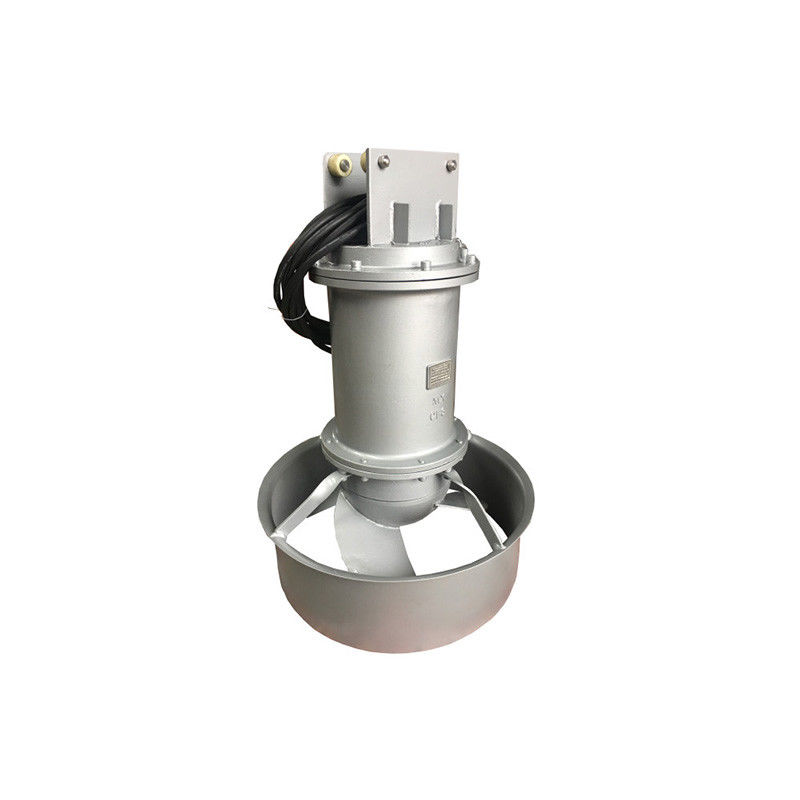

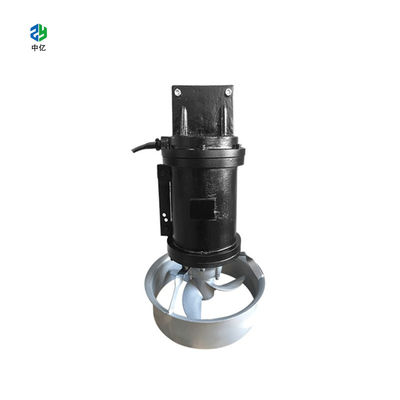

Bomba de mistura submersível para tratamento de águas residuais com isolamento F e proteção IP68
Visão geral do produto
O propulsor de baixa velocidade do tipo QJB é amplamente utilizado em fossa de oxidação e mistura de vários tanques bioquímicos no processo de tratamento de água.Também pode ser usado para anticongelante de rio e circulação de água paisagísticaA hélice de baixa velocidade é constituída por um motor submersivel, um redutor, uma hélice de lâmina e um sistema de instalação.campo de fluxo de grande volume e ampla gama de serviçoO projeto da hélice de lâmina de banana Backward Swept tem a função de auto-limpeza.Tem as vantagens de ser leve.O seu excelente desempenho hidráulico pode assegurar um bom efeito de amortecimento com líquido a baixa velocidade, criando assim um fluxo de água suave.Esta série de produtos não só tem a função de empurrar e criar fluxo de água, mas também tem a função de mexer.
Características
1O misturador é de estrutura compacta, de dimensão pequena e de peso leve; é simples de operar e de manter, é conveniente de instalar e tem uma longa vida útil.
2. O impulsionador do agitador submersível tem uma boa estrutura de design hidráulico, alta eficiência de trabalho, e a lâmina tem função de auto-limpeza, o que pode evitar impurezas de enrolar e bloquear.
3Em combinação com o sistema de aeração, o consumo de energia pode ser muito reduzido, o teor de oxigénio pode ser significativamente aumentado e a sedimentação pode ser efetivamente impedida.
4O enrolamento do motor do misturador QJB é de isolamento de classe F com grau de protecção de IP68.que tem as funções de detecção de fugas de câmara de óleo e proteção contra o sobreaquecimento do enrolamento do motor, o que torna o funcionamento do motor mais seguro e confiável.
5Os pares de fricção do selo mecânico do misturador QJB são feitos de carburo de tungstênio resistente à corrosão, todos os elementos de fixação são feitos de aço inoxidável, com dois selos mecânicos.
Condições de funcionamento
O misturador submersível é adequado para todos os tipos de processos de tratamento de água e processos industriais,que necessitam de manter o local de reação de mistura uniforme de duas fases sólido-líquido ou de três fases sólido-líquido-gás.
O misturador QJB pode funcionar normalmente e continuamente nas seguintes condições:
A temperatura do meio alto não deve exceder 40 °C;
O valor do pH do meio é compreendido entre 5 e 9;
3A densidade média não deve exceder 115 kg / m3;
4 operação de mergulho de longa duração, a profundidade de mergulho não é geralmente superior a 20 metros.
Sistema de instalação de misturador submersível
Recomenda-se a utilização do sistema de instalação II quando a potência do misturador submersível for de 1,5 kW, 2,2 kW e 2,5 kW.O quadro de fixação da corda de aço e a base do guia são fixados com parafusos de expansão sem furos reservados.
Principais elementos da selecção dos misturadores submersíveis
Precauções para a selecção do tipo de misturador submersível: a potência de 1 kW por volume de 500 m3 deve ser superior a 60 NM e o efeito é bom após a inspecção efetiva.Algumas lâminas pequenas não podem alcançar este efeito em alta velocidade.
A potência pode ser reduzida em 10% para piscina redonda, piscina tipo pista e piscina tipo anel, enquanto a potência deve ser aumentada em 10% para piscina quadrada, piscina retangular e piscina triangular.,Quanto menor for a potência.
Para cada aumento de 10% na densidade média, a potência deve ser aumentada em 30%.Posição de entrada e saída, de modo a não obter ângulo morto ou ângulo morto pequeno.
Quanto à velocidade do fluxo, existem muitos misturadores para empurrar o fluxo, por isso a taxa de fluxo original, seção transversal da piscina, comprimento e outros dados relevantes e a taxa de fluxo necessária devem ser fornecidos.A empresa pode fornecer os produtos correspondentesÉ um processo complicado, por favor contacte o fornecedor para selecção.
Altura de instalação do misturador submersível: (1) Diâmetro do impulsor inferior a 1 m do fundo da piscina ao centro do misturador x = raio do impulsor + 0,7 M. (2) Se o diâmetro do impulsor for superior a 1 m,é calculado como raio + 1 m(3) A altura da instalação pode ser aumentada ou diminuída consoante a profundidade da piscina.
Máquinas de mistura submersíveisAplicação: Os misturadores submersíveis da nossa empresa incluem agitador de mistura e hélice de fluxo de baixa velocidade, utilizados principalmente para: 1- finalidades de mistura, agitação e produção de fluxos de anel no processo de tratamento de águas residuais municipais e industriais: tanque de lodo activado, tanque de biorreator, tanque de mistura, silos de lodo,reservatório de equalização, tanque de esgoto e etc. 2O equipamento de manutenção do ambiente aquático da paisagem, criando fluxo de água. 3Aumentar o teor de oxigénio na água e melhorar a qualidade da água. 4Impedir eficazmente a sedimentação das substâncias em suspensão. |
Condições de utilização
|
Parâmetro de desempenho dos misturadores submersíveis:
Modelo | Potência do motor ((Kw) | Corrente nominal ((A) | Rpm de Vane (r/min) | Diâmetro da pá (mm) | Propulsão ((N) | Peso ((kg) |
QJB0.85/8-260/3-740/S | 0.85 | 3.2 | 740 | 260 | 163 | 55/65 |
QJB1.5/6-260/3-980/S | 1.5 | 4 | 980 | 260 | 290 | 55/65 |
QJB2.2/8-320/3-740/S | 2.2 | 5.9 | 740 | 320 | 582 | 88/93 (em inglês) |
QJB4/6-320/3-960/S | 4 | 10.3 | 960 | 320 | 609 | 88/93 (em inglês) |
QJB1.5/8-400/3-740/S | 1.5 | 5.2 | 740 | 400 | 600 | 74/82 |
QJB2.5/8-400/3-740/S | 2.5 | 7 | 740 | 400 | 800 | 74/82 |
QJB3/8-400/3-980/S | 3 | 8.6 | 980 | 400 | 920 | 74/82 |
QJB4/6-400/3-480/S | 4 | 10.3 | 480 | 400 | 1200 | 74/82 |
QJB4/12-620/3-480/S | 4 | 14 | 480 | 620 | 1400 | 190/206 |
QJB5/12-620/3-480/S | 5 | 18.2 | 480 | 620 | 1800 | 196/212 |
QJB7.5/12-620/3-480/S | 7.5 | 28 | 480 | 620 | 2600 | 240/256 |
QJB10/12-620/3-480/S | 10 | 32 | 480 | 620 | 3300 | 250/266 |
