QSP bomba de esgoto submersível: com fio resistente à água e prevenção de areia
Introdução
A bomba submersa de tipo QSP (bomba submersa QS) consiste em duas partes: bomba e motor.
A bomba de água é composta por um impulsionador, uma pá de guia (casca de guia), um nó de entrada de água, uma saída de água e outras partes.O motor submersível adota uma estrutura cheia de águaO enrolamento do estator e o núcleo de ferro são directamente imersos em água, sendo utilizados principalmente para o resfriamento do motor e para a lubrificação do rolamento deslizante.O enrolamento estator do motor adota fio eletromagnético resistente à água, que tem um bom desempenho de resistência à água. O rotor é de estrutura de gaiola de esquilo. A extremidade superior do motor é fornecida com um buraco de injeção de água e um buraco de escape,e a extremidade inferior é fornecida com um buraco de descarga de águaA parte inferior do motor está equipada com um rolamento de empuxo para suportar a força axial da bomba e o peso morto do rotor.A extremidade estendida do eixo do rotor é equipada com um lançador de areia de borracha e um selo de óleo do quadro deslizante para formar um mecanismo de prevenção de areia, o que pode impedir eficazmente que os sedimentos entrem no motor.
O motor trifásico é dividido em rolamento e rolamento deslizante.que suportam, respectivamente, a força radial e a força axial da bomba elétrica quando ela funcionaO anel de vedação e a tampa de controlo de areia constituem o dispositivo de vedação do motor.
As principais vantagens são: operação confiável, durável, fácil de usar, alta potência, menos falhas, baixos custos de manutenção.
Aplicação
Devido à sua estrutura especial e menos poluição da fonte de água, esta série de bomba elétrica é um tipo de ferramenta de elevação de água que funciona na água com uma máquina e bomba.Pode ser amplamente utilizado na drenagem e irrigação de terras agrícolas, irrigação por aspersores, elevação de águas de poços, entrada de água doméstica, sistema de abastecimento de água e drenagem de edifícios industriais e civis, desvio de água em zonas montanhosas e drenagem em zonas baixas.
3Condições de funcionamento da bomba submersa QSP
A bomba elétrica deve poder funcionar continuamente nas seguintes condições:
1A temperatura média não deve exceder + 25 °C;
2O valor do pH do meio é entre 6,5 e 8.5;
3A proporção de volume das impurezas sólidas não é superior a 0,1%, e o tamanho das partículas não é superior a 0,2 mm;
4A frequência de potência é de 50 Hz, a tensão é de 380 V e a faixa de flutuação da tensão é de 0,9-1,1 vezes o valor nominal;
5A profundidade de mergulho não é inferior a 0,5 m.
Instalação e instruções

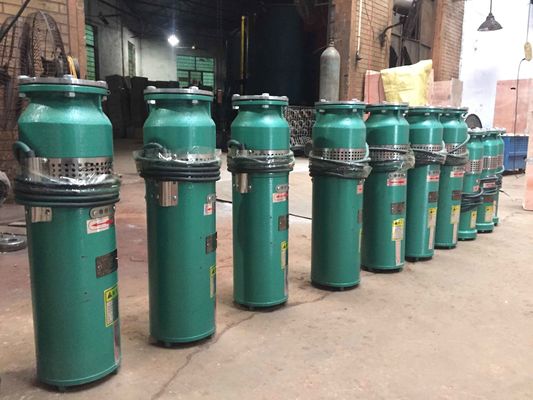

Imagens

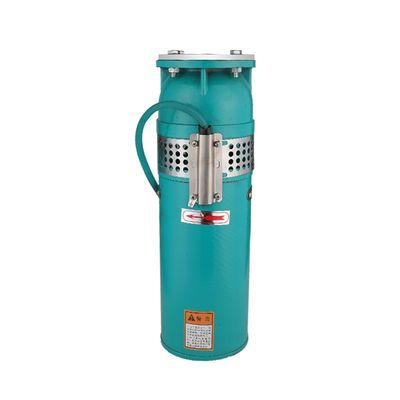

Material em ferro fundido

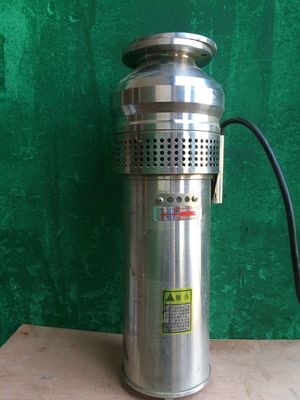

Material do SS 304
Parâmetro
Modelo |
Fluxo M3/h |
Cabeça m |
Potência Kw |
Corrente A |
Altura da bomba mm |
Diâmetro externo da flange mm |
Distância do centro da flange mm |
Diâmetro da saída mm |
QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
