QJB Anti-Entanglement Submersible Mixer High Power Stirrer Tanques de espessamento de lama integrando o carbono de indução de fluxo de mistura

QJB Misturador submersível anti-enredamento

Visão geral do produto
The QJB  anti-entanglement submersible mixer is a specially designed underwater mixing device developed to address the common issues of entanglement and clogging faced by conventional submersible mixers in complex media such as wastewater and sludgeAtravés de um design estrutural e de um sistema de transmissão de energia otimizados, este equipamento garante uma operação estável a longo prazo debaixo d'água, conseguindo efetivamente uma mistura eficiente,e promoção do fluxo de meios líquidos- Melhora a uniformidade do meio em todos os processos de tratamento da água e proporciona condições de funcionamento consistentes para as etapas de tratamento subsequentes, tais como a aeração, a sedimentação, a limpeza e a limpeza dos reservatórios.e reacções bioquímicasProjetado em conformidade com os padrões de segurança e fiabilidade dos equipamentos subaquáticos, combina facilidade de instalação com manutenção económica,tornando-o adequado para uma ampla gama de aplicações municipais e industriais de tratamento de águas.
2Condições de funcionamento
Condições médias: adequado para o tratamento de águas residuais, lodo ou líquidos mistos que contenham sólidos em suspensão, fibras, flocos e outras impurezas.Faixa de pH é 6.0 a 9.0, a densidade média não deve exceder 1100 kg/m3, e a concentração de sólidos em suspensão não deve exceder 5000 mg/l (soluções personalizadas disponíveis para condições de funcionamento especiais).
Condições ambientais: o equipamento deve funcionar totalmente submerso, com uma profundidade de mergulho de 1,0 m a 15 m (regulavel de acordo com as necessidades reais).O ambiente de trabalho deve estar livre de fortes vibrações ou impactos, e não devem conter gases corrosivos ou substâncias inflamáveis/explosivas.de um diâmetro superior a 50 mm,.
Condições de funcionamento: o equipamento deve funcionar ao nível líquido médio especificado; é proibido arrancar sem carga (sem submersão no meio).O tempo de funcionamento contínuo não deve ser inferior a 8,000 horas por ano e é permitida a operação intermitente (com intervalos de arranque-parada conformes às especificações de funcionamento do equipamento).
III. Área de aplicação
Tratamento de águas municipais: adequado para tanques de aeração, tanques anaeróbicos, tanques anóxicos, tanques de espessamento de lamas e tanques de equalização em estações de tratamento de águas residuais municipais,utilizado para misturar águas residuais com lamas activadasO sistema de medição da qualidade da água pode ser aplicado também para a mistura de homogeneização da qualidade da água em bacias de retenção de águas pluviais urbanas.
Tratamento de águas industriais: abrange os sistemas de tratamento de águas residuais para indústrias como química, farmacêutica, impressão e tingimento e transformação de alimentos,incluindo o ajustamento da qualidade da água e a mistura na fase de pré-tratamento, mistura de lamas em reservatórios de tratamento bioquímico e manutenção da circulação e uniformidade nos sistemas industriais de reciclagem de água.Também pode ser aplicado à mistura de lamas e à prevenção da aglomeração no tratamento de lamas industriais.
Outras aplicações incluem a oxigenação e a mistura de circulação na aquicultura (melhoria dos ambientes de criação),perturbações da água na restauração ecológica dos rios e lagos (promovendo a troca de água e inibindo o crescimento de algas), e mistura de lixiviação em estanques de tratamento de lixiviação de aterros.
IV. Princípio de funcionamento
O misturador submersível anti-enredamento QJB-CR é alimentado por um motor submersível, que transmite energia através de um acoplamento para a unidade de engrenagem de redução.O mecanismo de redução converte a rotação de alta velocidade do motor em baixa velocidadeO impulsionador apresenta uma forma racionalizada especialmente concebida que gera tanto o impulso axial como a força de agitação radial durante a rotação:o impulso axial impulsiona o líquido ao longo do eixo do equipamento, criando fluxo de água direcionado; enquanto a força de agitação radial induz movimento circular no meio circundante, promovendo a dispersão e mistura.
Enquanto isso, o projeto anti-enredamento é um destaque técnico fundamental: um escudo de proteção da grade é instalado entre o impulsor e a caixa do motor.Esta estrutura de grade garante fluxo de líquido suave enquanto bloqueia efetivamente as fibrasAlém disso, as bordas das lâminas do impulsor são especialmente suavizadas para minimizar a adesão dos detritos.A direção e o ângulo de rotação da hélice são projetados para gerar um fluxo de água "de corte", reduzindo ainda mais a probabilidade de detritos envolverem a hélice.Este projeto garante a operação estável a longo prazo do equipamento e evita problemas como sobrecarga de energia e danos do dispositivo causados por entrelaçamento.
5. Estrutura do produto
O misturador submersível anti-enredamento QJB apresenta um projeto subaquático integrado, composto principalmente pelos seguintes componentes principais:
Motor submersivel: é utilizado um motor submersivel assíncrono trifásico, com caixa de aço inoxidável (304 ou 316L, escolhido de acordo com as condições de funcionamento),oferecendo excelente resistência à corrosão e desempenho de vedação. O motor está equipado com dispositivos de protecção de sobreaquecimento e de protecção contra correntes de fugas,com uma tensão máxima de 80 V,, assegurando a segurança dos equipamentos.
Unidade de redução de engrenagem: utiliza uma estrutura de redução de engrenagem planetária ou de engrenagem de verme, com a relação de engrenagem projetada de acordo com a potência do equipamento e os requisitos de mistura.Isto reduz efetivamente a velocidade de rotação enquanto aumenta o binárioOs componentes internos são preenchidos com lubrificante especializado, proporcionando excelente lubrificação e desempenho de dissipação de calor,prolongando assim a vida útil.

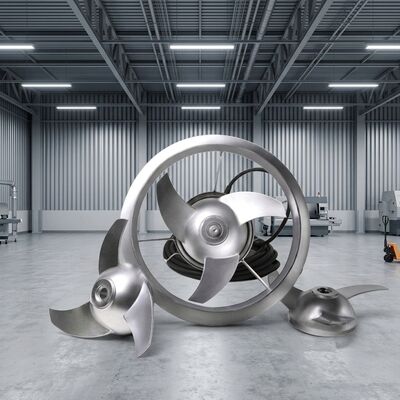

Impeller: O impeller é feito de plástico de engenharia reforçado (como PPO) ou aço inoxidável, tipicamente com 3 a 4 lâminas com um revestimento,Design simplificado que reduz a resistência à água e melhora a eficiência da misturaO impulsionador está ligado ao eixo de saída da caixa de velocidades através de uma ligação de chave, garantindo a instalação segura e a desmontagem conveniente.

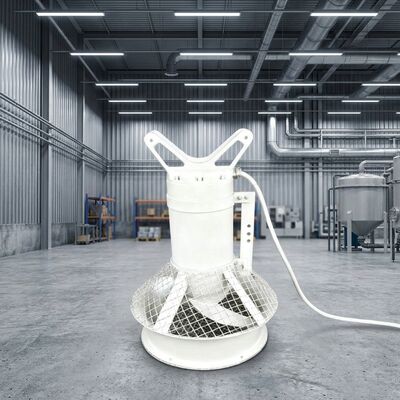

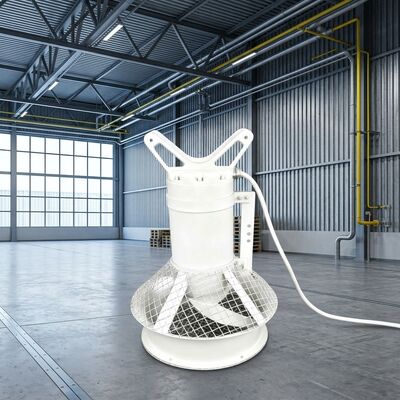

Proteção anti-enredamento: localizada no lado externo da hélice, está firmemente ligada à caixa do motor e é feita de aço inoxidável.O espaçamento da grade é projetado de acordo com os tamanhos comuns das impurezas (normalmente 10 mm ≈ 20 mm), impedindo efetivamente que grandes detritos entrem na área do impulsionador, permitindo um fluxo de água ilimitado..
Sistema de vedação: Dispõe de uma estrutura de dupla vedação que combina vedações mecânicas e vedações de óleo esquelético.A vedação mecânica é feita de materiais resistentes à corrosão de carburo de silício-carburo de silício ou carburo de silício-grafiteA vedação de óleo esqueleto serve como vedação auxiliar,Melhorar ainda mais a fiabilidade da vedação e garantir uma operação subaquática sem fugas a longo prazo.

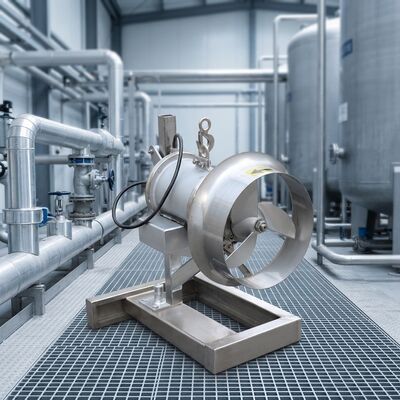

Componentes de instalação e de montagem: incluindo hastes de guia, dispositivos de elevação e placas de base; as hastes de guia são utilizadas para a instalação e remoção do equipamento,que permitam ao pessoal de manutenção levantar facilmente o equipamento do fundo da água utilizando o dispositivo de elevaçãoA placa de base é fixada no fundo do reservatório para garantir a estabilidade operacional e evitar o deslocamento do equipamento causado pelo impacto do fluxo de água.
6Características e vantagens do produto
Projeto anti-enredamento altamente eficaz para uma operação mais estável: com um protetor anti-enredamento e um projeto de rolamento otimizado,reduz significativamente o risco de enredos de detritos na fonteEm comparação com os misturadores submersíveis tradicionais, a taxa de falha do enredamento é reduzida em mais de 80%, minimizando o tempo de inatividade para limpeza e prolongando o tempo de funcionamento contínuo.
Alta eficiência de mistura e menor consumo de energia: o design simplificado da hélice, combinado com uma relação de engrenagem otimizada, concentra a força de agitação de forma mais eficaz,permitindo uma gama mais ampla de misturas de meios no mesmo nível de potência, melhorando a uniformidade da mistura em 15% ∼20%, enquanto a integração eficiente do motor e da caixa de velocidades reduz a perda de energia, alcançando uma economia de energia 10% ∼15% maior em comparação com os equipamentos tradicionais.
Altamente resistente à corrosão e amplamente aplicável: os componentes principais são feitos de materiais resistentes à corrosão, como aço inoxidável e plásticos de engenharia reforçados,Capaz de resistir a vários meios corrosivos, incluindo esgoto municipal e águas residuais industriaisOs materiais oferecem elevada resistência, excelente resistência a impactos e resistência ao envelhecimento, permitindo uma vida útil de 8 a 10 anos em condições normais de manutenção.
Alto desempenho de segurança e operação conveniente: O motor está equipado com vários dispositivos de proteção embutidos para evitar perigos potenciais, como superaquecimento e fugas elétricas.A concepção modular do equipamento permite a fácil desmontagem e substituição dos componentes, permitindo ao pessoal de manutenção realizar a manutenção de rotina sem exigir uma formação extensa.Minimizar as perturbações ambientais.
Alta adaptabilidade e aplicação flexível: o equipamento pode ser personalizado em termos de potência (0,75kW ≈ 37kW), diâmetro do impulsionador (200mm ≈ 800mm),e profundidade de imersão em função das dimensões e das características do meio (como a concentração e a viscosidade de sólidos em suspensão) dos diferentes reservatórios de tratamento, atendendo aos requisitos personalizados em aplicações municipais, industriais e de restauração ecológica.e pode ser integrado com o sistema de controlo PLC das estações de tratamento de água para operação automatizada.
