1. Vista geral
Enviar e segurar o tipo bomba são uma único-fase, dobro-sução, encaixotando a bomba centrífuga aberta para a sução e a entrega da água clara e os líquidos com as propriedades físicas e químicas similares à água. A cabeça desta bomba é 9m a 140m, o fluxo é de 126m3/h a 12500m3/h, e a temperatura máxima do líquido não deve exceder 80℃, apropriado para fábricas, minas, fonte de água urbana, centrais elétricas, grandes projetos da tutela da água, irrigação e inundação agrícola, etc. O 48Shipping e manipulação - a grande bomba 22 pode igualmente ser usada como uma bomba de circulação para centrais térmicas.
O significado do modelo da bomba: como 10Shipping e manipulação - 13A
10 - o diâmetro do porto da sução é dividido por 25 (o diâmetro do porto da sução da bomba é 250 milímetros). s, enviando e segurando - a bomba de água clara centrífuga horizontal 13 a da único-fase da dobro-sução do que o número de revoluções divididas por 10 (a bomba do que o número de revoluções é 130) A - indica que a bomba mudou o diâmetro exterior diferente do impulsor.
2, descrição da estrutura

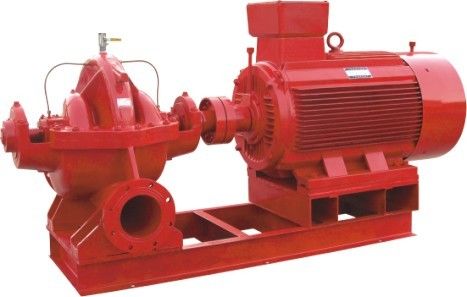

S e o transporte e a manipulação da entrada e da tomada do tipo bomba estão abaixo da linha central da bomba, em um sentido horizontal e em uma posição vertical com a linha central, a tampa da bomba é fixada ao corpo de bomba com parafusos e os parafusos de posicionamento dobro-dirigidos do cone, que podem facilmente ser descobertos para verificar todas as partes na bomba, sem desmontar a entrada da água, o encanamento da descarga e o motor, assim que é extremamente conveniente revisar, do sentido de transmissão, enviando e segurando o tipo bombas estão girando no sentido anti-horário; O tipo bombas de S está girando no sentido horário. estão girando no sentido horário; o S-tipo bombas está girando no sentido horário;
As partes principais de S e de enviar e de segurar o tipo bombas são: corpo de bomba (1), tampa da bomba (2), impulsor (3), eixo (4), anel do selo da sução dobro (5), luva (6), carregando o corpo (14).
O corpo de bomba (1) é feito do ferro fundido. A tampa da bomba constitui a oficina do impulsor, e a flange dos canais de água da entrada e da tomada é equipada com um furo do parafuso da tubulação para instalar calibres do vácuo e de pressão. A mais baixa parte do pescoço da tubulação é feita com um furo do parafuso da tubulação para a descarga da água.
A tampa da bomba (2) é feita do ferro fundido. Na parte superior, há um furo do parafuso da tubulação para instalar a tubulação da liberação da tubulação e do ar do selo de água e um gancho para levantar a tampa da bomba. O impulsor (3) é feito do ferro fundido, sua forma é
simétrico, há lâminas torcidas entre as duas paredes, o líquido entra no impulsor de ambos os lados, a fabricação côncava após o teste estático do equilíbrio.
Eixo (4), feito do aço carbono de alta qualidade. O centro do eixo é o impulsor, fixado com Jian, luva e as porcas da luva em ambos os lados, a extremidade direita do eixo são instaladas com um acoplamento, conectado diretamente com o motor, na extremidade de acoplamento não são reservadas usar a movimentação de correia, se a movimentação de correia é exigida, um outro suporte devem estabelecer-se para apoiar a polia de correia.
O anel de selagem da sução dobro (5) é feito do ferro fundido. Para impedir que a água de alta pressão escape de novo na peça da entrada de água da bomba, o anel do selo da sução dobro é feito com um anel de projeção do semi-jardim, encaixado no corpo de bomba, usado para fixar o anel do selo da sução dobro, que é uma parte perecível e pode ser substituído com as peças sobresselentes após o desgaste.
A luva do eixo (6), feita do ferro fundido, usada para fixar a posição do impulsor e para proteger o desgaste do eixo dentro da câmara de embalagem, é uma parte wearable, e pode ser substituída por peças sobresselentes após o desgaste.
S, enviando e segurando o tipo bomba tem dois apoios, usando os únicos rolamentos de esferas do radial da fileira, instalados no corpo de carregamento (14) perto do fim de acoplamento do nome coletivo que carrega as peças de A, a outra extremidade é chamado carregar as peças de B, lubrificadas com a graxa. Porque o impulsor é completamente simétrico, na teoria a bomba não produz a força axial, mas na fabricação é difícil fazer o volume de água através da bomba em ambos os lados e a diferença no anel do selo é exatamente a mesma, assim que a bomba tem a possibilidade de força axial, a força axial e a força da vibração é carregada pelo rolamento de esferas radial da único-fileira na divisória de carregamento de B.
A embalagem joga o papel da selagem para impedir o ar da penetração na bomba e de uma grande quantidade de líquido da infiltração para fora. O selo de embalagem consiste embalar a câmara, a glândula de enchimento, o anel de embalagem, a luva de embalagem e o material de embalagem sintetizados no corpo de bomba e na tampa da bomba. Uma pequena quantidade de água de alta pressão dentro dos fluxos da tampa da bomba na câmara de embalagem através do tubo de selo externo da água (ou do dissipador interno) e do anel de embalagem para jogar o papel do selo de água.
O grau de tensão de embalagem deve ser apropriado, não demasiado apertado e não demasiado frouxamente, o líquido puder ser uma gota de uma gota do escoamento prevalecerá, embalando demasiado apertado, carregar fácil aquecer, quando consumo de potência, embalando o escapamento demasiado fraco, líquido, é reduzir a eficiência da bomba.
