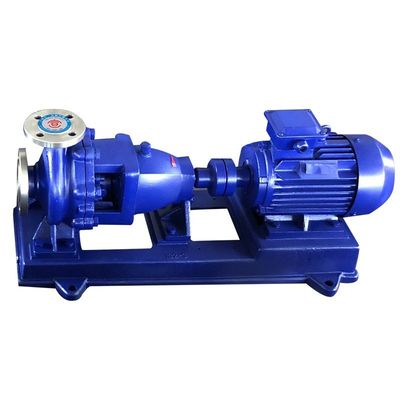

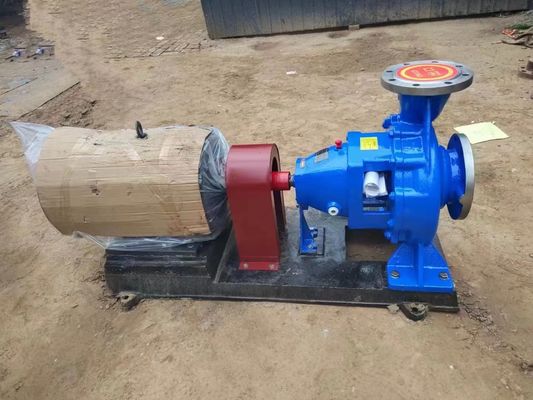

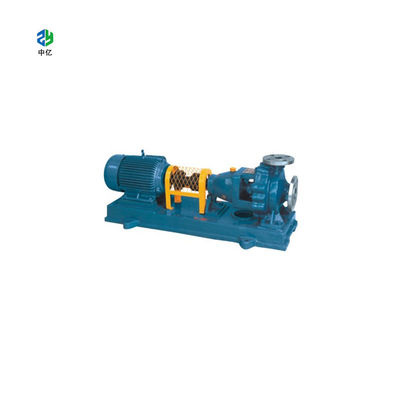

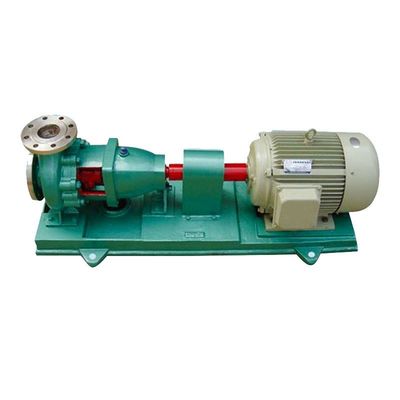

IH bomba centrífuga de aço inoxidável de um estágio

IH bomba centrífuga de aço inoxidável

Visão geral dos produtos
As bombas centrífugas químicas IH são bombas centrífugas de um estágio, de uma única sucção e em voga, fabricadas de acordo com a norma internacional, combinando design de processo não metálico.A IH é uma produção energéticamente eficiente em vez da bomba resistente à corrosão FA bomba centrífuga química IH é adequada para transportar líquidos sem partículas sólidas, corrosivos e viscosidade semelhante à da água.A temperatura média está entre -20 graus Celsius e 105 graus Celsius.As bombas IH são amplamente utilizadas em indústrias químicas, petrolíferas, de energia elétrica, metalúrgicas, de papel, farmacêuticas,indústria alimentar, etc.. com muitas vantagens, tais como resistência à corrosão, resistência à abrasão, resistência a altas temperaturas, alta resistência mecânica, funcionamento estável, estrutura avançada e racional,desempenho de vedação rigoroso e fiável, desmontagem e reparação convenientes, longa vida útil, etc.

IH centrífugas químicas têm 33 modelos básicos, e cerca de 22 modelos são de velocidade dupla ((2900r/min 1450r/min).O total das produções chega a 112 especificações..

Faixa de desempenho
Volume de fluxo:6.3--400 m3/h
Cabeça: 5-125 m
Velocidade:2900 r/min 1450 r/min
Potência:0.55-90KW
Diâmetro da entrada: 50-200 mm
Pressão máxima de funcionamento:1.6MPa

Modelo de expressão
IH 50 - 32 - 160 A IH é uma bomba centrífuga química de sucção única de um estádio padrão internacional;50 representa o diâmetro da entrada da bomba;32 representa o diâmetro da saída da bomba;160 para o diâmetro nominal da hélice ((mm))A representa o diâmetro externo do impulsor após o primeiro corte.

Características do projecto
Composição da bomba
As bombas centrífugas químicas da série IH são produtos de design conjunto da indústria de bombas em todo o país de acordo com a norma internacional ISO.tampa da bomba, partes de vedação, suporte central, eixo, partes de suspensão e assim por diante.

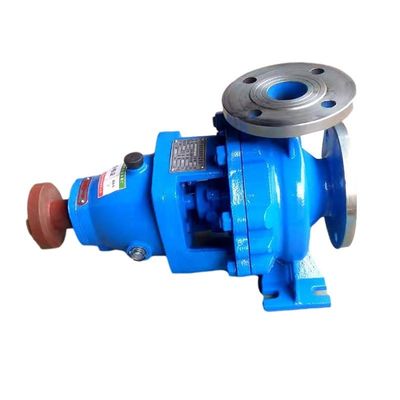

Estrutura da bomba
A tampa da bomba é fixada no suporte central por uma costura, e presa pela ligação da caixa da bomba e da costura no suporte central.Descarga radial e suportada pelo tipo de pésAs peças de suspensão podem ser fixadas no suporte central por uma costura e apoiadas na base por um suporte de suspensão.O acoplamento de extensão é projetado para desmontagem convenienteQuando a bomba necessita de verificação e reparação, apenas as partes de ligação do meio da ligação de extensão precisam ser desmontadas, isto é, as partes do rotor devem ser desmontadas para verificação e reparação.Tubos de ligação da entrada e da saídaO motor e a caixa da bomba não precisam de ser desmontados.
Direção de rotação da bomba
A bomba é accionada diretamente por um motor a partir do acoplamento de extensão.
Tipo de vedação do eixo da bomba
A vedação do eixo adota vedação de embalagem ou vedação mecânica, que pode ser selecionada de acordo com os requisitos dos clientes.É permitido adotar o tamanho da cavidade de vedação de acordo com a norma ISO 3069 conforme exigido e outro tipo de vedação do eixo..
Selo de embalagem: Há uma caixa de recheio na tampa da bomba; adotar um selo de embalagem macio; A água com uma certa pressão pode ser transportada para a caixa de recheio para vedação, resfriamento, lubrificação e limpeza.
Selo mecânico: Selo mecânico de face única e selo mecânico de face dupla; Água com certa pressão pode ser transportada para a cavidade de vedação para enxaguar, esfregar a face e também resfriar.

Especificações:
