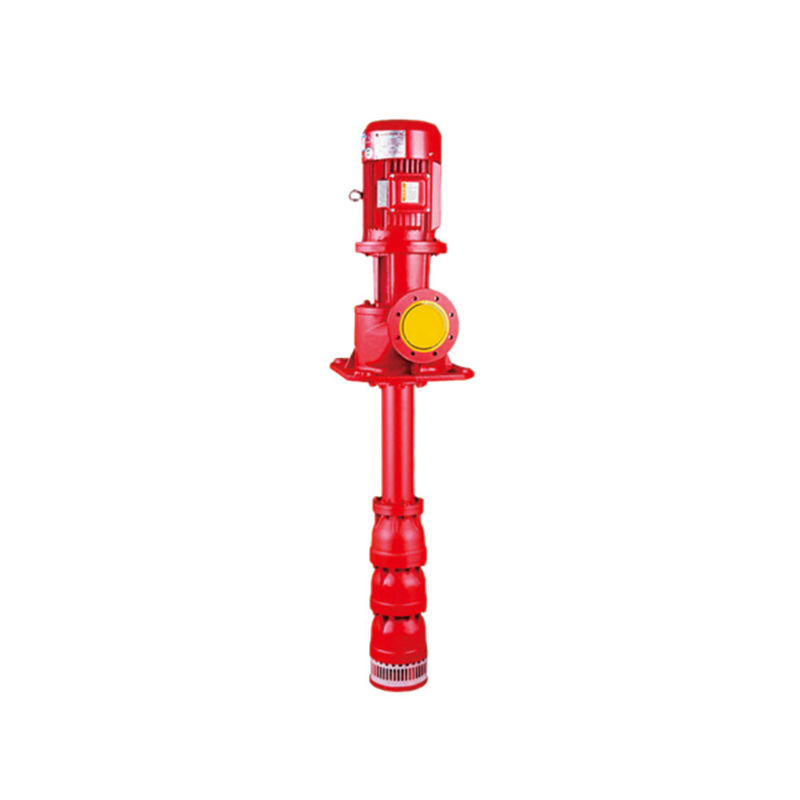

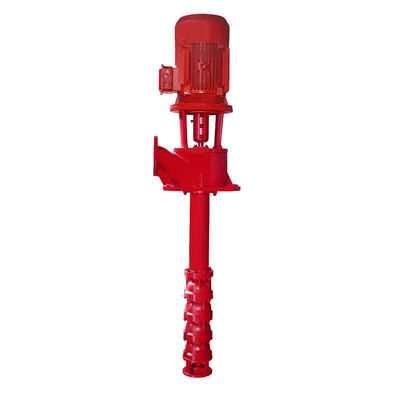

Bomba de luta contra o incêndio diesel de Pump Long Shaft do jóquei vertical vermelho da turbina

cor vermelha de bomba de fogo da bomba da turbina com ferro fundido da bomba elétrica ou do motor diesel

Breve introdução

A bomba de fogo boa profunda do eixo longo é uma bomba vertical composta do único ou escudo centrífugo ou misturado múltiplo do impulsor e do guia do fluxo, da tubulação de água, do eixo de transmissão, da base da bomba, do motor e dos outros componentes. A base e o motor da bomba são posicionados na parte superior da fonte (ou da associação). O poder do motor é transmitido ao eixo da lâmina através do eixo da movimentação concêntrico com a tubulação de levantamento, que conduz o impulsor para gerar o fluxo e o elevador.

A bomba boa profunda da linha central longa é um equipamento amplamente utilizado do bombeamento e da drenagem, que seja apropriado para o central elétrica, a planta de aço, a mina, a indústria química, a proteção contra incêndios, a estação de tratamento de água, a irrigação agrícola e as outras indústrias.

Escala de desempenho (pelo ponto do projeto)

Fluxo Q: 20-200m3/h

Elevador h: 30-165

Poder n: 4-110kw

Velocidade n: 2940, 1460, 980 r/min

O meio de bombeamento estará conformes as seguintes circunstâncias:

A temperatura não excederá o ℃ 40, o índice contínuo (por peso) não será maior de 0,01%, valor de pH da taxa da ácido-base será 6.5-8.5, o índice do sulfureto de hidrogênio não será maior do que 1.5mg/l, e nenhum óleo será contido. Contacte-nos por favor se você excede as exigências acima dos meios. Nós temos um conjunto completo de soluções.

Introdução da estrutura:

A bomba de fogo boa profunda do eixo longo é composta de três porções: peça de funcionamento, peça de levantamento da tubulação e divisória do poço.

2.1. Peça de funcionamento

Esta parte é composta das peças de funcionamento e das peças do filtro de água. As peças de trabalho são compostas do escudo do guia, do impulsor, da luva cônica, do rolamento do escudo e do eixo do impulsor. O impulsor é da estrutura fechado. Os escudos são conectados pelos parafusos. O escudo e o impulsor do guia podem ser equipados com o anel do desgaste.

tubulação 2,2 de levantamento

Esta parte é composta da tubulação, do eixo de transmissão, do acoplamento e de componentes de levantamento do apoio. A tubulação de levantamento é conectada pela linha da flange ou de tubulação. O material do eixo de transmissão é 45 # de aço ou de aço inoxidável. Se a peça de carregamento do eixo de transmissão está vestida, se é uma tubulação de levantamento rosqueada, a posição de instalação das duas tubulações de levantamento curtos pode ser mudada, e podem ser usados outra vez. Se a tubulação de levantamento é conectada pela flange, pode ser usada outra vez mudando para cima e para baixo o sentido do eixo de transmissão. Um anel de travamento especial é fornecido na junção entre o assento da bomba e a tubulação de levantamento superior da bomba boa profunda com a conexão da linha para impedir que a tubulação de levantamento caia.

2.3. Acima da parte boa

Esta parte está composta das peças do assento da bomba, do motor especial para a bomba boa profunda (motor vertical ordinário projetado especialmente para a bomba boa profunda quando excede 400KW), do eixo do motor, do acoplamento e das outras peças. Caixa de controle opcional da distribuição, tubulação da tomada, válvula da entrada e de exaustão, calibre de pressão, válvula de verificação, válvula de porta e junção de expansão de borracha ou de aço inoxidável.
