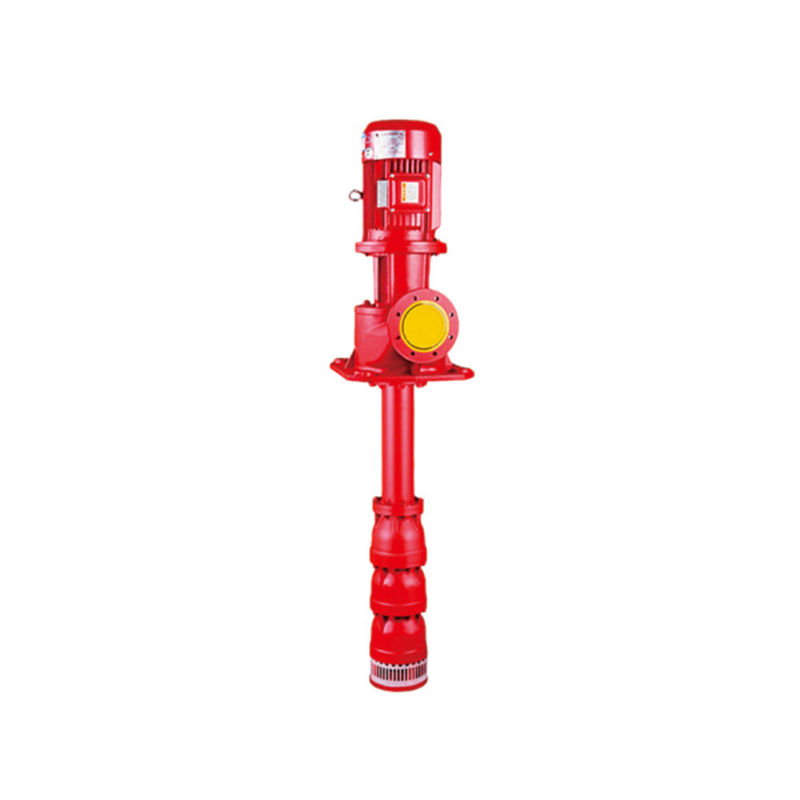

Bomba de água longa de capacidade elevada 2940/1460/980r/min do fogo do eixo para a proteção contra incêndios industrial
Breve introdução
A bomba de fogo boa profunda do eixo longo é uma bomba vertical composta do único ou escudo centrífugo ou misturado múltiplo do impulsor e do guia do fluxo, da tubulação de água, do eixo de transmissão, da base da bomba, do motor e dos outros componentes. A base e o motor da bomba são posicionados na parte superior da fonte (ou da associação). O poder do motor é transmitido ao eixo da lâmina através do eixo da movimentação concêntrico com a tubulação de levantamento, que conduz o impulsor para gerar o fluxo e o elevador.
A bomba boa profunda da linha central longa é um equipamento amplamente utilizado do bombeamento e da drenagem, que seja apropriado para o central elétrica, a planta de aço, a mina, a indústria química, a proteção contra incêndios, a estação de tratamento de água, a irrigação agrícola e as outras indústrias.
Escala de desempenho (pelo ponto do projeto)
Fluxo Q: 20-200m3/h
Elevador h: 30-165
Poder n: 4-110kw
Velocidade n: 2940, 1460, 980 r/min
O meio de bombeamento estará conformes as seguintes circunstâncias:
A temperatura não excederá o ℃ 40, o índice contínuo (por peso) não será maior de 0,01%, valor de pH da taxa da ácido-base será 6.5-8.5, o índice do sulfureto de hidrogênio não será maior do que 1.5mg/l, e nenhum óleo será contido. Contacte-nos por favor se você excede as exigências acima dos meios. Nós temos um conjunto completo de soluções.
Introdução da estrutura:
A bomba de fogo boa profunda do eixo longo é composta de três porções: peça de funcionamento, peça de levantamento da tubulação e divisória do poço.
2.1. Peça de funcionamento
Esta parte é composta das peças de funcionamento e das peças do filtro de água. As peças de trabalho são compostas do escudo do guia, do impulsor, da luva cônica, do rolamento do escudo e do eixo do impulsor. O impulsor é da estrutura fechado. Os escudos são conectados pelos parafusos. O escudo e o impulsor do guia podem ser equipados com o anel do desgaste.
tubulação 2,2 de levantamento
Esta parte é composta da tubulação, do eixo de transmissão, do acoplamento e de componentes de levantamento do apoio. A tubulação de levantamento é conectada pela linha da flange ou de tubulação. O material do eixo de transmissão é 45 # de aço ou de aço inoxidável. Se a peça de carregamento do eixo de transmissão está vestida, se é uma tubulação de levantamento rosqueada, a posição de instalação das duas tubulações de levantamento curtos pode ser mudada, e podem ser usados outra vez. Se a tubulação de levantamento é conectada pela flange, pode ser usada outra vez mudando para cima e para baixo o sentido do eixo de transmissão. Um anel de travamento especial é fornecido na junção entre o assento da bomba e a tubulação de levantamento superior da bomba boa profunda com a conexão da linha para impedir que a tubulação de levantamento caia.
2.3. Acima da parte boa
Esta parte está composta das peças do assento da bomba, do motor especial para a bomba boa profunda (motor vertical ordinário projetado especialmente para a bomba boa profunda quando excede 400KW), do eixo do motor, do acoplamento e das outras peças. Caixa de controle opcional da distribuição, tubulação da tomada, válvula da entrada e de exaustão, calibre de pressão, válvula de verificação, válvula de porta e junção de expansão de borracha ou de aço inoxidável.
Modelo | Em e para fora calibre | Fluxo (L/S) |
Cabeça (M) |
Velocidade (r/min) |
Poder (Quilowatt) |
XBD3.1/5G-L (W) | DN65 | 5 | 31 | 2900 | 4 |
XBD4.0/5G-L (W) | DN65 | 5 | 40 | 2900 | 5,5 |
XBD5.0/5G-L (W) | DN65 | 5 | 50 | 2900 | 7,5 |
XBD6.0/5G-L (W) | DN65 | 5 | 60 | 2900 | 7,5 |
XBD7.0/5G-L (W) | DN65 | 5 | 70 | 2900 | 11 |
XBD8.0/5G-L (W) | DN65 | 5 | 80 | 2900 | 15 |
XBD3.2/10G-L (W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/10G-L (W) | DN80 | 10 | 40 | 2900 | 11 |
XBD5.0/10G-L (W) | DN80 | 10 | 50 | 2900 | 15 |
XBD6.0/10G-L (W) | DN80 | 10 | 60 | 2900 | 15 |
XBD7.0/10G-L (W) | DN80 | 10 | 70 | 2900 | 18,5 |
XBD8.0/10G-L (W) | DN80 | 10 | 80 | 2900 | 22 |
XBD9.0/10G-L (W) | DN80 | 10 | 90 | 2900 | 22 |
XBD10.0/10G-L (W) | DN80 | 10 | 100 | 2900 | 30 |
XBD11.0/10G-L (W) | DN80 | 10 | 110 | 2900 | 30 |
XBD12.0/10G-L (W) | DN80 | 10 | 120 | 2900 | 37 |
XBD13.0/10G-L (W) | DN80 | 10 | 130 | 2900 | 45 |
XBD14.0/10G-L (W) | DN80 | 10 | 140 | 2900 | 45 |
XBD3.2/15G-L (W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/15G-L (W) | DN80 | 15 | 40 | 2900 | 11 |
XBD5.0/15G-L (W) | DN80 | 15 | 50 | 2900 | 15 |
XBD6.0/15G-L (W) | DN80 | 15 | 60 | 2900 | 15 |
XBD7.0/15G-L (W) | DN80 | 15 | 70 | 2900 | 18,5 |
XBD8.0/15G-L (W) | DN80 | 15 | 80 | 2900 | 22 |
XBD9.0/15G-L (W) | DN80 | 15 | 90 | 2900 | 22 |
XBD10.0/15G-L (W) | DN80 | 15 | 100 | 2900 | 30 |
XBD11.0/15G-L (W) | DN80 | 15 | 110 | 2900 | 30 |
XBD12.0/15G-L (W) | DN80 | 15 | 120 | 2900 | 37 |
XBD13.0/15G-L (W) | DN80 | 15 | 130 | 2900 | 37 |
XBD14.0/15G-L (W) | DN80 | 15 | 140 | 2900 | 45 |
XBD3.2/20G-L (W) | DN100 | 20 | 32 | 2900 | 15 |
XBD4.0/20G-L (W) | DN100 | 20 | 40 | 2900 | 15 |
XBD5.0/20G-L (W) | DN100 | 20 | 50 | 2900 | 18,5 |
XBD6.0/20G-L (W) | DN100 | 20 | 60 | 2900 | 22 |
XBD7.0/20G-L (W) | DN100 | 20 | 70 | 2900 | 30 |
XBD8.0/20G-L (W) | DN100 | 20 | 80 | 2900 | 30 |
XBD9.0/20G-L (W) | DN100 | 20 | 90 | 2900 | 30 |
XBD10.0/20G-L (W) | DN100 | 20 | 100 | 2900 | 37 |
XBD11.0/20G-L (W) | DN100 | 20 | 110 | 2900 | 37 |
XBD11.5/20G-L (W) | DN100 | 20 | 115 | 2900 | 45 |
XBD12.0/20G-L (W) | DN100 | 20 | 120 | 2900 | 45 |
XBD13.0/20G-L (W) | DN100 | 20 | 130 | 2900 | 55 |
XBD14.0/20G-L (W) | DN100 | 20 | 140 | 2900 | 75 |
XBD14.5/20G-L (W) | DN100 | 20 | 145 | 2900 | 75 |
XBD15.0/20G-L (W) | DN100 | 25 | 150 | 2900 | 90 |
