Visão geral dos produtos

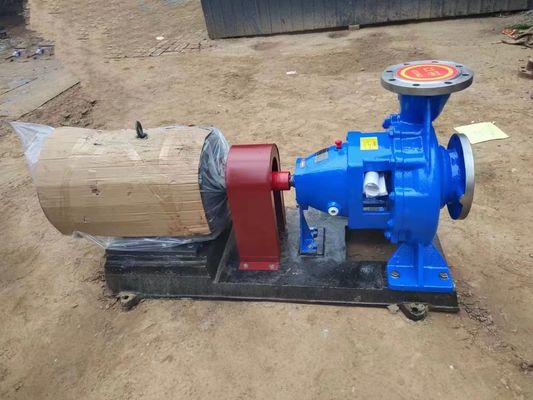

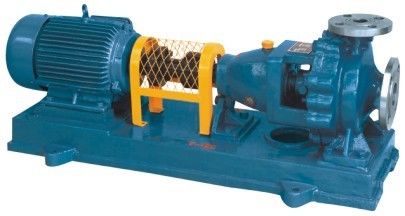

As bombas centrífugas químicas IH são bombas centrífugas de um estágio, de uma única sucção e em voga, fabricadas de acordo com a norma internacional, combinando design de processo não metálico.A IH é uma produção energéticamente eficiente em vez da bomba resistente à corrosão FA bomba centrífuga química IH é adequada para transportar líquidos sem partículas sólidas, corrosivos e viscosidade semelhante à da água.A temperatura média está entre -20 graus Celsius e 105 graus Celsius.As bombas IH são amplamente utilizadas em indústrias químicas, petrolíferas, de energia elétrica, metalúrgicas, de papel, farmacêuticas,indústria alimentar, etc.. com muitas vantagens, tais como resistência à corrosão, resistência à abrasão, resistência a altas temperaturas, alta resistência mecânica, funcionamento estável, estrutura avançada e racional,desempenho de vedação rigoroso e fiável, desmontagem e reparação convenientes, longa vida útil, etc.
IH centrífugas químicas têm 33 modelos básicos, e cerca de 22 modelos são de velocidade dupla ((2900r/min 1450r/min).O total das produções chega a 112 especificações..
Faixa de desempenho
| 型 号 | ¥ 额定转速n=2900r/min | A velocidade de rotação é de 1450 r/min. | ||||
| 流量Q ((m3/h) | 扬 程 H (m) | 电机功率 (KW) | 流 量Q(m3/h) | 扬 程 (m) | 电机功率 (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
Volume de fluxo:6.3--400 m3/h
Cabeça: 5-125 m
Velocidade:2900 r/min 1450 r/min
Potência:0.55-90KW
Diâmetro da entrada: 50-200 mm
Pressão máxima de funcionamento:1.6MPa
Modelo de expressão
IH 50 - 32 - 160 A IH é uma bomba centrífuga química de sucção única de um estádio padrão internacional;50 representa o diâmetro da entrada da bomba;32 representa o diâmetro da saída da bomba;160 para o diâmetro nominal da hélice ((mm))A representa o diâmetro externo do impulsor após o primeiro corte.
Características do projecto
Composição da bomba
As bombas centrífugas químicas da série IH são produtos de design conjunto da indústria de bombas em todo o país de acordo com a norma internacional ISO.tampa da bomba, partes de vedação, suporte central, eixo, partes de suspensão e assim por diante.
Estrutura da bomba
A tampa da bomba é fixada no suporte central por uma costura, e presa pela ligação da caixa da bomba e da costura no suporte central.Descarga radial e suportada pelo tipo de pésAs peças de suspensão podem ser fixadas no suporte central por uma costura e apoiadas na base por um suporte de suspensão.O acoplamento de extensão é projetado para desmontagem convenienteQuando a bomba necessita de verificação e reparação, apenas as partes de ligação do meio da ligação de extensão precisam ser desmontadas, isto é, as partes do rotor devem ser desmontadas para verificação e reparação.Tubos de ligação da entrada e da saídaO motor e a caixa da bomba não precisam de ser desmontados.
Direção de rotação da bomba
A bomba é accionada diretamente por um motor a partir do acoplamento de extensão.
Tipo de vedação do eixo da bomba
A vedação do eixo adota vedação de embalagem ou vedação mecânica, que pode ser selecionada de acordo com os requisitos dos clientes.É permitido adotar o tamanho da cavidade de vedação de acordo com a norma ISO 3069 conforme exigido e outro tipo de vedação do eixo..
Selo de embalagem: Há uma caixa de recheio na tampa da bomba; adotar um selo de embalagem macio; A água com uma certa pressão pode ser transportada para a caixa de recheio para vedação, resfriamento, lubrificação e limpeza.
Selo mecânico: Selo mecânico de face única e selo mecânico de face dupla; Água com certa pressão pode ser transportada para a cavidade de vedação para enxaguar, esfregar a face e também resfriar.
