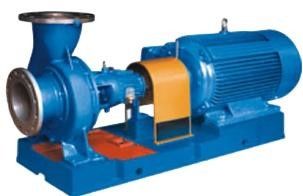

Bomba centrífuga do processo petroquímica de ZA
Introdução de produto química da bomba do petróleo
Executando padrões do produto: API610 (Ed.10) e VDMA24297 (resistente)
A bomba química padrão da série de ZA é uma horizontal, uma único-fase e uma bomba centrífuga da único-sução, bruxa conforma-se a tais padrões como DIN24256, ISO2858 e GB5662-85, que é um produto básico entre as bombas químicas padrão.
É aplicável para transportar os meios que são de baixa temperatura ou de alta temperatura, neutros ou corrosivos, estando limpos ou contendo grões contínuas, ou sendo venenosos, inflamáveis ou explosivos. É principalmente aplicado em tais indústrias como a refinação de engenharia química, de petroquímicos, de fundições de aço, de centrais elétricas, de fabricação de papel, de polpa, de medicina, de alimento e de açúcar.
Características estruturais da bomba química do petróleo
Corpo de bomba: adotando a estrutura de apoio do pé;
Impulsor: tipos fechados, semi-abertos e completamente abertos; a força axial da bomba é principalmente equilibrada pela lâmina ou pelo furo traseiro do equilíbrio quando a força axial residual for carregada pelo rolamento.
Tampa da bomba: trabalha com a glândula de selagem para formar uma cavidade de selagem e as dimensões padrão da cavidade podem ser fornecidas com os vários tipos do selo.
Selo do eixo: de acordo com condições de trabalho diferentes, tais tipos do selo podem ser adotados como o selo de embalagem, o selo mecânico da única cara da extremidade, o selo mecânico da cara dobro da extremidade, e o selo mecânico em série.
Rolamentos: adota o modo fino da lubrificação do óleo e o nível de óleo é controlado por um copo de óleo nivelado constante, que inteiramente assegurando os rolamentos que trabalham em um bom estado da lubrificação.
Eixo: Protegeu por uma bucha para impedir que o meio contacte o eixo diretamente para melhorar a vida útil do eixo.
Condições de trabalho químicas da bomba do petróleo
Temperatura média: -40°C----+500°C
Fluxo Q=2~8000m3/h, cabeça: 3-240 (m)
Pressão de funcionamento: até 50bar
Velocidade de rotação n=1450~3600 r/min, 50Hz/60Hz
Sentido da rotação da bomba: no sentido horário quando visto do motor à bomba.
Não. | Nome | Material | Não. | Nome | Material |
1 | Embalagem | SUS304 | 15 | Glândula do carregamento traseiro | FC200 |
2 | Anel de encaixotamento | SUS304 | 16 | Eixo | ANSI420 |
3 | Anel dianteiro do impulsor | SUS304 | 17 | Bandeja traseira da poeira | FC200 |
4 | Impulsor | SUS304 | 18 | Pé de apoio | FC200 |
5 | Anel traseiro do impulsor | SUS304 | 19 | Anel de espaçador do rolamento | FC200 |
6 | Anel da capota | SUS304 | 20 | Rolamento de rolo afilado | Standar |
7 | Capota da bomba | SUS304 | 21 | Janela do nível de óleo | PTFE |
8 | Carregando a casa | FC200 | 22 | Bandeja dianteira da poeira | FC200 |
9 | Glândula do selo | SUS304 | 23 | Tubo de descarga | SUS304 |
10 | Glândula do carregamento dianteiro | FC200 | 24 | Selo do eixo | M.S, G/P |
11 | Rolamento de rolo cilíndrico | Standar | 25 | Luva do eixo | SUS304 |
12 | Anel de retentor | SUS304 | 26 | Tomada do parafuso | SUS304 |
13 | Galo do relevo do ar | FC200 | 27 | Gaxeta de selagem | PTFE |
14 | Rolamento de esferas angular | Standar | 28 | Porca do impulsor | SUS304 |
