Bomba de sucção de ponta horizontal de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta de ponta
Introdução:

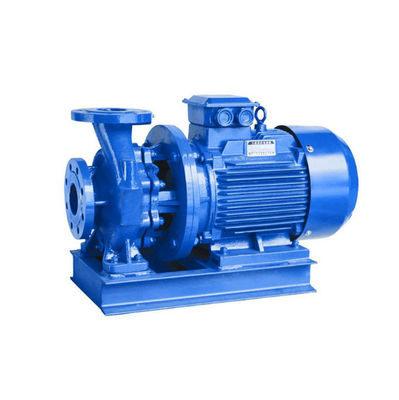

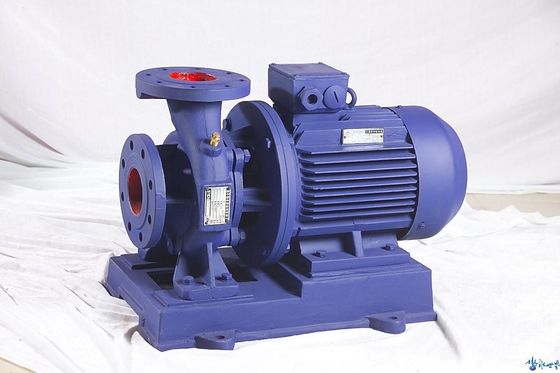

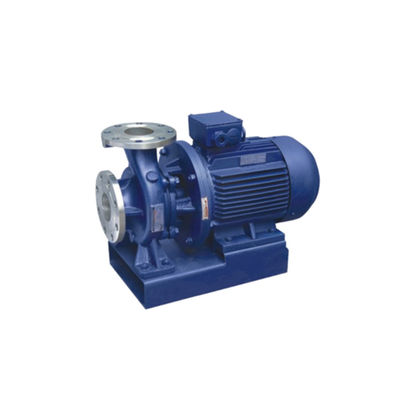

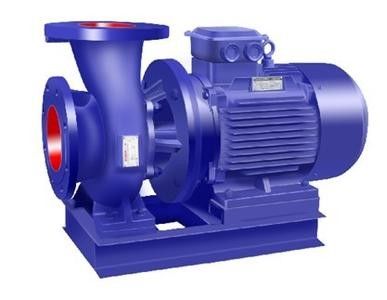

1A bomba de sucção de ponta horizontal ISW é uma bomba de motor monobloco de tubulação de um estágio, concebida pela Ronda, que permite uma economia de energia de elevada eficácia.
2.Funcionamento estável, baixo ruído, alta concentricidade dos componentes.Não há vibração durante a execução e o ambiente é melhorado.
3O eixo é mecanicamente selado com material portátil de liga de carburo, o que fixa a grave fuga do selo de enchimento de uma bomba centrífuga.prolongar a duração e assegurar a limpeza e a ordem do local de operação.
4. Amplamente utilizado em indústrias e cidades, abastecimento de água e drenagem, edifícios altos, abastecimento de água de reforço, irrigação de jardins, reforço de combate a incêndios, abastecimento de água remoto, sistemas de aquecimento,Reforço circular de água fria e quente nos banheiros e nas competições de equipamentos.
5A bomba, consoante as condições de funcionamento do local de trabalho, pode ser vertical, horizontal, etc. e também de acordo com as exigências do caudal e do curso,com um comprimento de diâmetro não superior a 50 mm,.
6A faixa de fluxo é de 1,1-2400 m.3/h e a faixa de curso de 8-160m e há tipo básico, tipo de by-pass, tipo de corte A B C etc. E para o fluxo diferente e temperatura, bomba de água quente IRG / IRGB / ISWR,Bomba química IHG/IHGB/ISWH e bomba de óleo YG/YGB/ISWB, etc.- foram concebidos e fabricados produtos de série do mesmo tipo e com os mesmos dados de propriedade.
Detalhes do produto:
| Princípio de funcionamento: | Centrífugas |
| Principais aplicações: | Água (petróleo, produtos químicos, contacte-nos) |
| Condutor: | Motor elétrico |
| Especificações de potência: | 220V/240V380/415V 3 fases; 50hz/60hz |
| Temperatura máxima admissível do fluido: | 100°C (212°C)°F) |
| Tipo de ligação: | Flanco |
| Casco: | Ferro fundido, aço inoxidável |
| Impeller: | Ferro fundido, aço inoxidável, bronze |
| Tipo de vedação do eixo: | Selo mecânico |
| Capacidade máxima de tração: | 250 kW ((340 CV) |
| Calibre máximo: | 500 mm ((20 polegadas) |
| Pressão máxima do lado de descarga: | 1.6MPa(16bar) |
| Cabeça máxima: | 160m ((524.8ft) |
| Intervalo de taxa de fluxo: | 1.1-2400m3/h ((4.8-10560US.GPM) |
| Tipo de bomba: | Água, tipo de água quente, tipo de óleo, tipo químico |
Dados de desempenho:
| Modelo | Capacidade | Cabeça | Potência | Velocidade | - Eu sei. | (NPSH) r | Peso | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (%) | (m) | (kg) | |
| 15 a 80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20 a 110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20 a 125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20 a 160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25 a 110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25 a 125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25-125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25 a 160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32 a 100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32 a 125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32 a 160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| - Não. | ||||||||
| 400 a 300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400-315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400-450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400-450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400 a 500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400-500A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500 a 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500 a 315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
A tabela de parâmetros acima é apenas uma parte do todo. Para mais informações, entre em contato conosco diretamente.
